Có 4 công tắc kênh phía bên đèn led 7 đoạn phía sau nắp bảng đầu cuối ở mặt trước của bộ khuếch đại servo.
Các chân kiểm tra trong bộ khếch đại servo cho phép kiểm tra bộ áp nguồn điều khiển và điện động cơ.Có 6 chân kiểm tra trong bộ khuếch đại servo. Mở nắp đầu cực trên bảng mặt trước của bộ khuếch đại servo và bạn sẽ thấy 6 chân kiểm tra bên dưới đèn led 7 đoạn
Nếu một trục không được sử dụng,ví dụ, trong bộ khuếch đại 2 trục,hãy tháo cáp giữa bộ khếch đại NC và bộ khuếch địa servo, và cắm một đầu nối giả với các chân 8 và 10 được gắn vào JV*B( đối với loại A giao diện) hoặc đầu nối JS*B( cho giao diện loại B) của trucj đó .
Nếu một dầu giả được nối vào, nó sẽ ngăn không cho động cơ của trục tương ứng. Ở trạng thái này,phanh động không được áp dụng cho động cơ , khiến nó ơ ở trạng thái tự do,đặc biệt cẩn thận về động cơ trục dọc trong tình huống này.

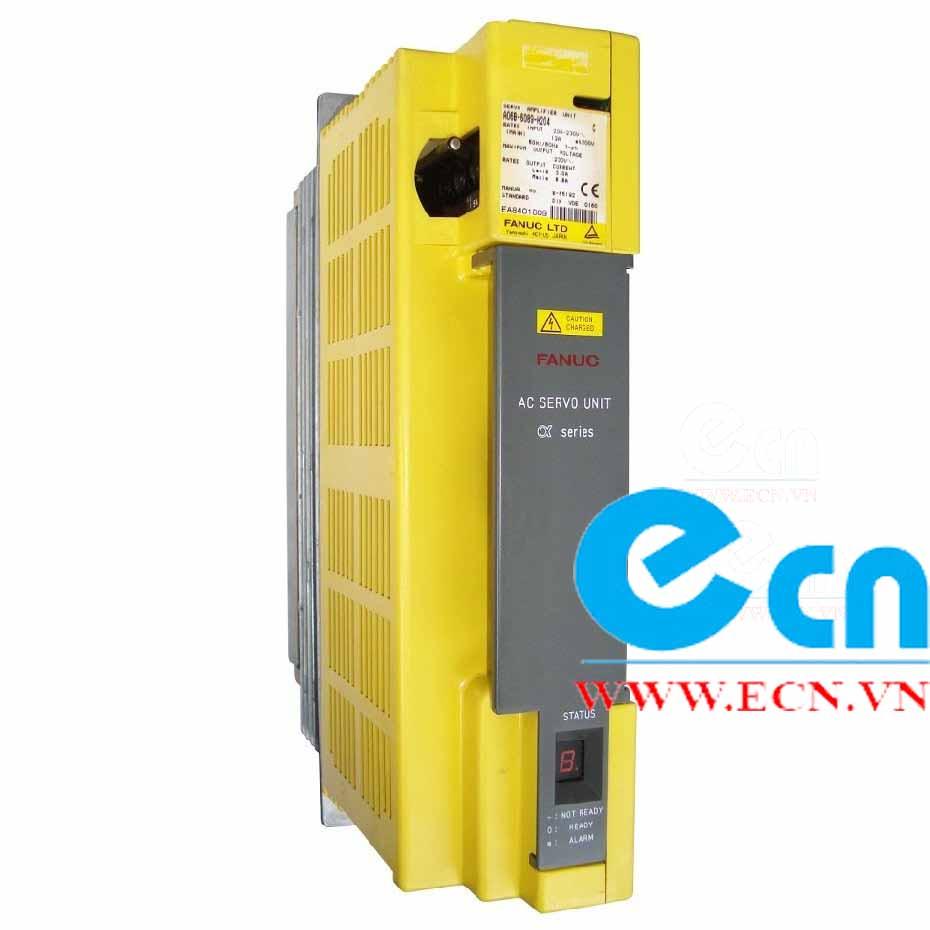

Bộ khuếch đại
- Bộ khuếch đại sê-ri α bộ khuếch đại trục chính sê-ri α , mô đun nguồn sê-ri α, bộ khuếch đại trục chính sê-ri αi bộ khuếch đại trục chính sê-ri.
CNC áp dụng
FANUC series 30i/300is/300i, FANUC series 31i/310is/310iA5, FANUC series 31i/310is/310i,FANUC srries 32i/320is/320i
Số lượng trục điều khiển
- sê-ri 30i/300is/300i: tối đa 32
- sê-ri 31i/310is/310i A5 : tối đa 20
- sê-ri 31i/310is/310i:tối đa 20
- sê-ri 332i/320is/320i: tối đa 9
Số lượng trục điều khiển trục chính
- sê-ri30i/300is/300i: tối đa 8
- sê-ri 31i/310is/310i A5:tối đa 6
- sê-ri 31i/310is/ 310i: tối đa 6
- sê-ri 32i/320is/320i: tối đa 2
