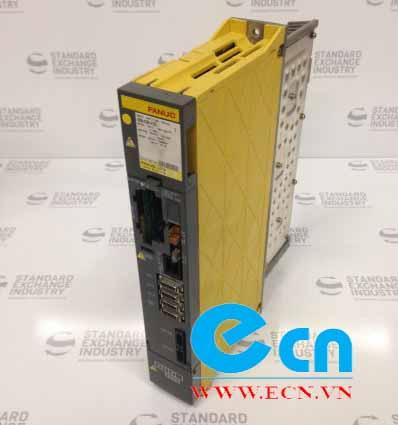

Dòng khuếch đại servo FANUC 609 này và A60B-6069-H105 tham chiếu là loại ổ đĩa AC. Sê-ri  SVM1-80.

Đầu vào: 283-325v, 4,75 kw

Đầu ra danh định: 230v-18,17A.

Mô-đun được phục hồi và thử nghiệm dưới tải đầy đủ (thòi gian thử nghiệm) trên băng ghế FANUC.

Sê-ri MÔ HÌNH PHỤC VỤ SỬA ĐỔI alpha với FSSB được sử dụng FSSB giao diện quang mới.

Các thông sood kỹ thuật của SVM này giống với SVM  hiện tại ngoại trừ giao diện.

SVM và SVM  hiện tại có thể hoán đổi cho FSSB đã xác định tên mô hình ica i trong các bản vẽ.Tuy nhiên, các mức trung bình của số bản vẽ là khác nhau:6069 SVM hiện tại 6069 cho SVM với FSSB.

Kết nối quang:

• Kết nối cáp quang từ COP10A trên cnc với COP10B trên AMB đầu tiên.
• Cáp quang từ COPIOA của AMP trước được kết nối  vói COP10B của AMP tiếp theo.
• vui lòng đặt nắp được gắn vào cop10A của AMP để bảo vệ bụi dạng đầu nối quang.
• có tới 8 trục có sẵn, (số lượng trục không  phải là số lượng AMP.

CNC áp dụng:

-FANUC series 30i/ 300is/300i, FANUC series 31i/310i/310s A5, FANUC series 32i/320i/320s

Số lượng  trục điều khiển

• sê-ri 30i/300is/300i:tối đa 32
• sê-ri 31i/310is/310i A5:tối đa 20
• sê-ri 31i/310is/310i : tối đa 20
• sê- ri 32i/320is/302i: tooiis đa 9

số lượng trục điều khiển chính

• sê-ri 30i/300is/300i: tối đa8
• se-ri 31i/310is/310i A5 : tối đa 6
• sê-ri 31/310is/310i : tối đa 6
• sê-ri 32i/320is/320i:tối đa 2

bộ khuếch đại

- Bộ khuếch đại servo sê-ri α, bộ khuếch đại trục chính sê-ri α, mo-đun  cáp nguồn sê-ri,bộ khuếch đại sê-ri, bộ khuếch đại trục chính sê-ri.
